工具

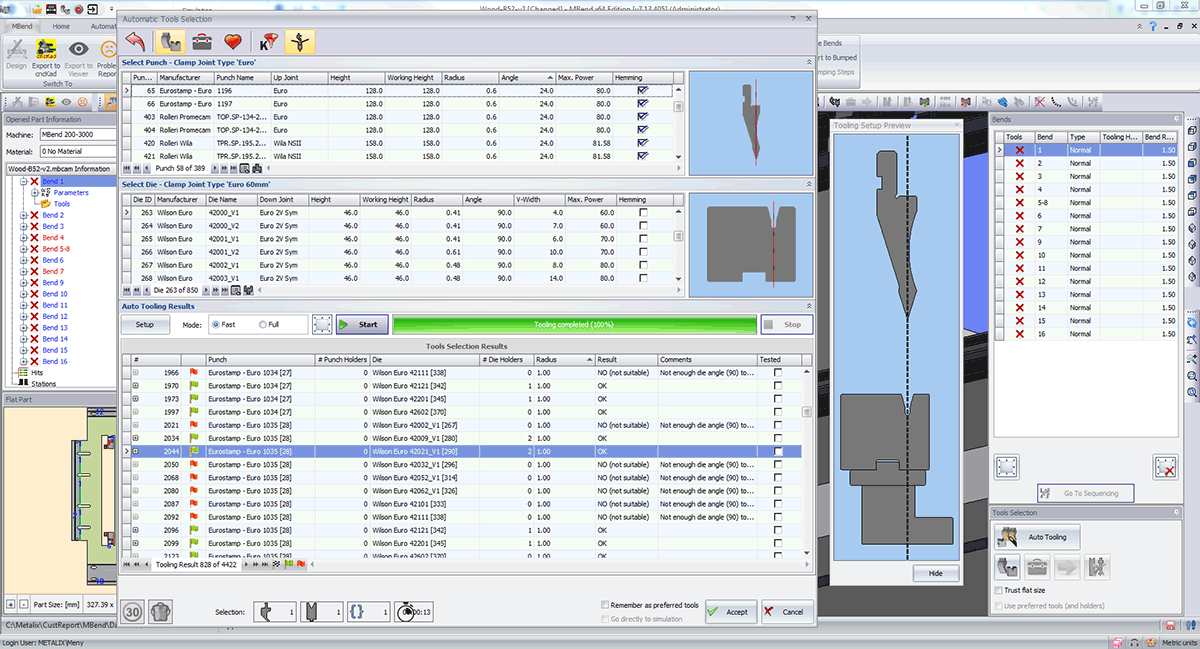

自动选择刀具有效地确定最佳的弯曲模/冲孔/刀架组合基于以下内容:

• 工具的几何
• 所需的弯曲半径
• 最大允许的力量
• 工具清单和喜欢的工具

MBend也可以为每个工具组合寻找一个有效的弯曲顺序，测试它是否对制动零件有用。

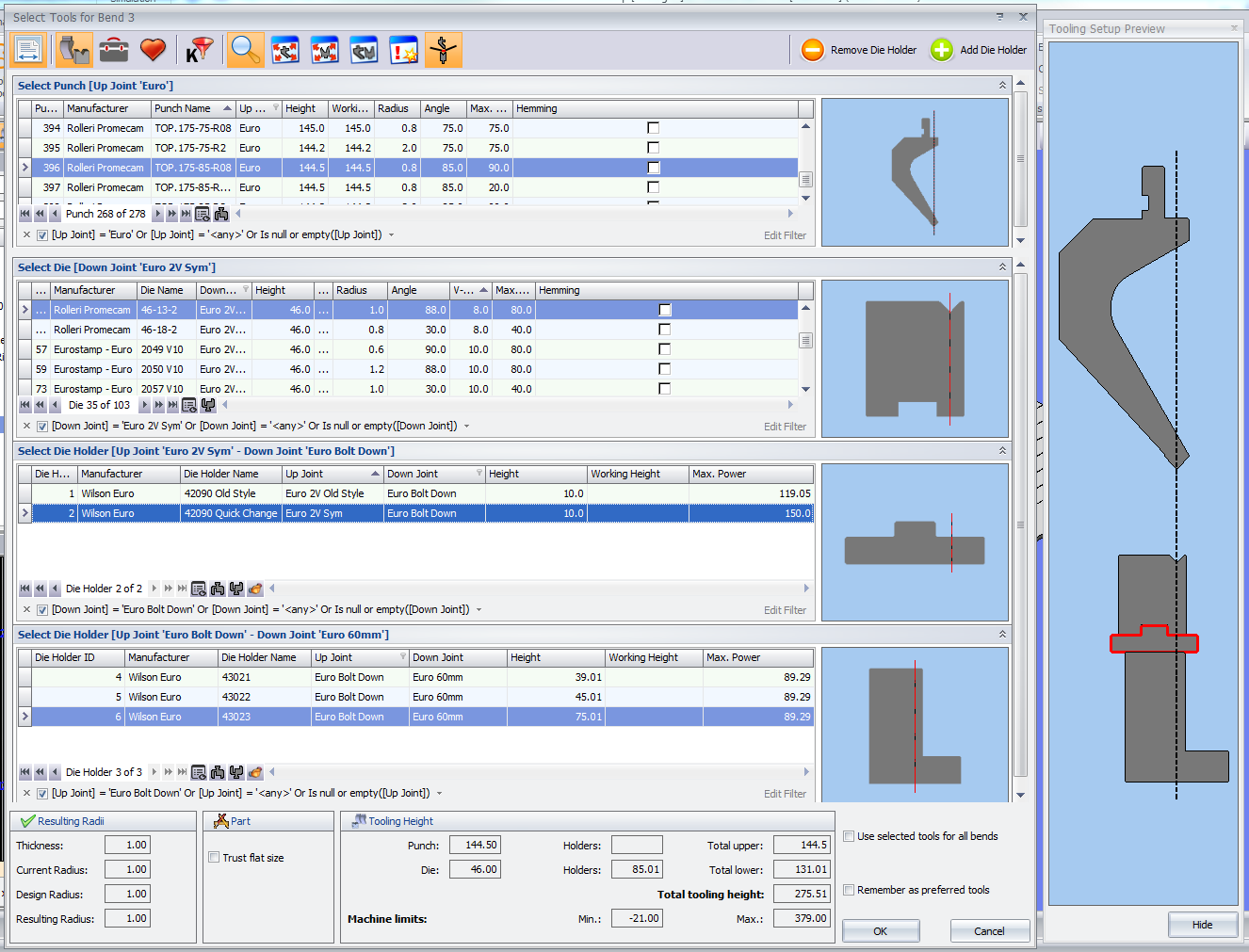

从你的公司库存中手动选择冲床，模具和夹具组合。

在选择过程中，原始设计细节被清晰地展示出来MBend防止您选择无效的工具组合。

堆放工具MBend是很容易的。MBend指导您的选择，所以您只能选择可堆叠的组件。

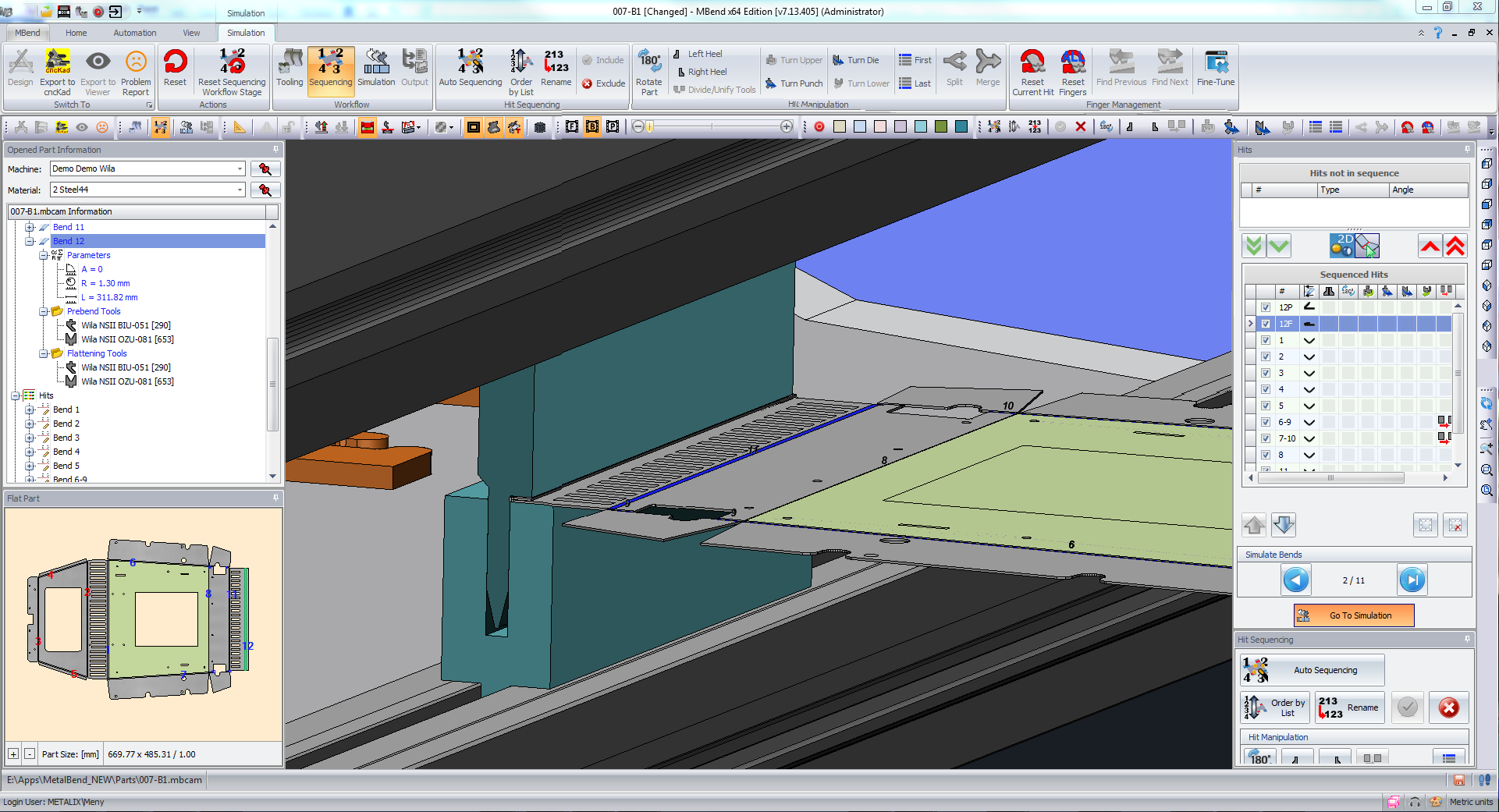

MBend处理的“荷兰式”折边工具的例子

MBend美国对褶边的支持包括

• 模拟所有常见的折边工具:“荷兰式”、弹簧式、平式
• 每台机器默认的折边工具可自动选择
• 默认和可编辑的预弯曲角度
• 模拟机器与折边台

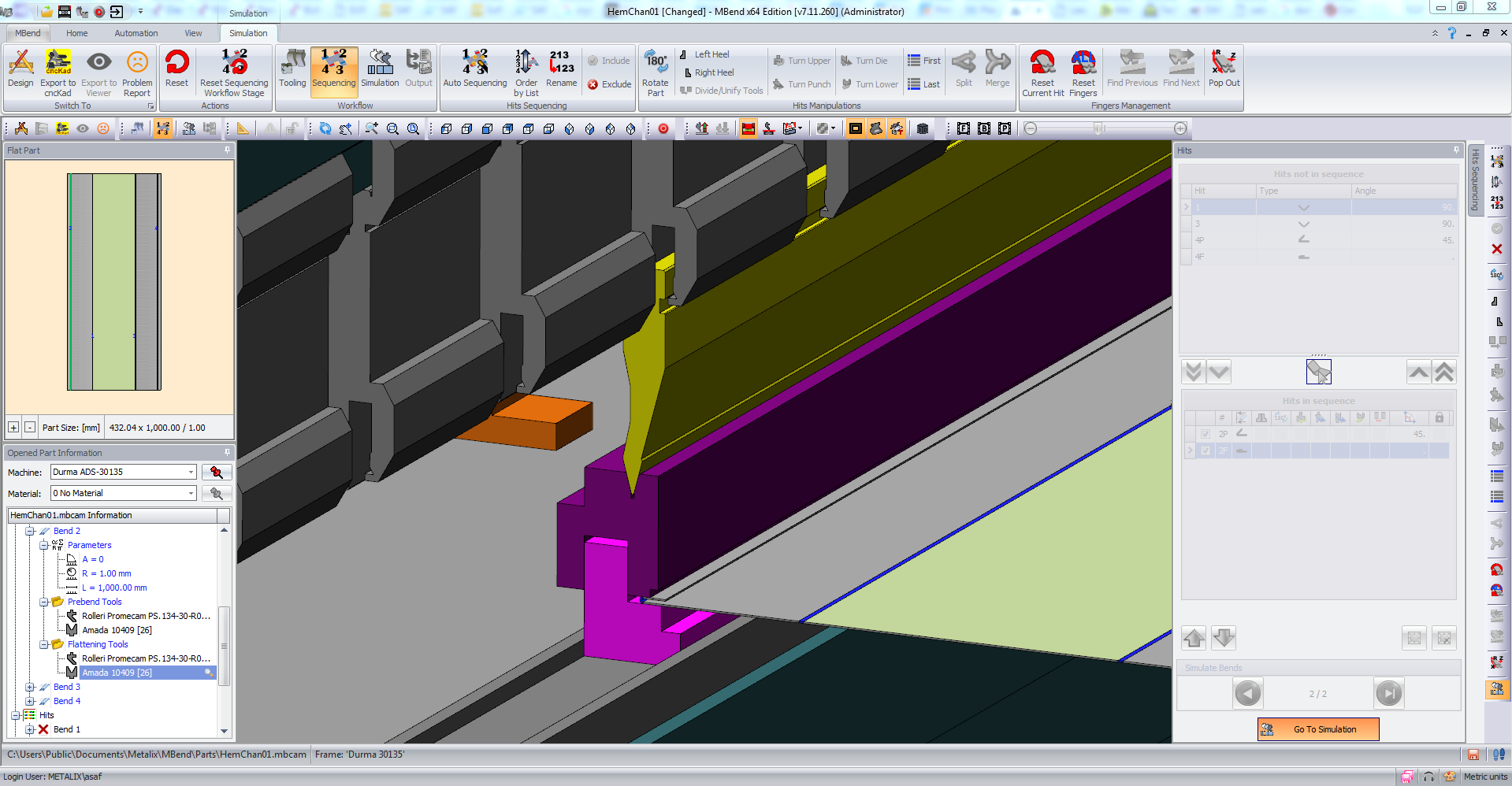

一个由MBend处理的弹簧加载折边工具的例子

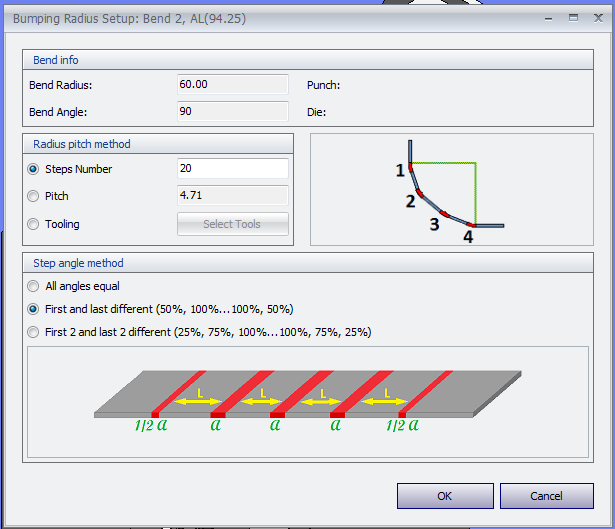

大半径碰撞是由一系列浅角度撞击，旨在创造一个平滑的结果。

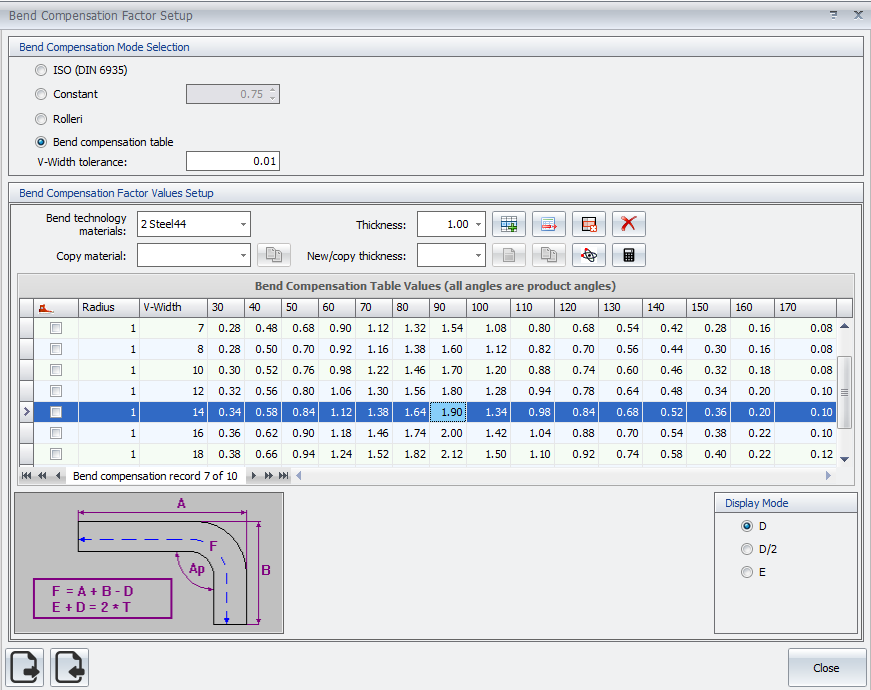

钢的弯曲补偿表，1毫米:值在一个网格根据角度和工装(V宽度)

MBend根据刀具选择动态重新计算平面尺寸。您可以选择几种可选的计算方法之一:弯曲补偿表，ISO，常数K，或Rolleri公式。

MBend可保留原平面图案，无论选用何种工具，同时保留原折叠产品尺寸。

视频显示了模具对平面图案的影响。

MBend包括完整的，准备使用的工具制造商目录。此外,MBend支持简单的创建和导入工具。

工具从DXF导入

轻松导入工具和工具持有人从您的DXF图纸。MBend自动识别所有相关尺寸(冲孔尖端半径、高度、v形宽度等)并填充数据库。

定义每个制造商的默认设置，以应用于该制造商的所有新创建的工具(段/工具切片，鞋跟尺寸，tang高度)。

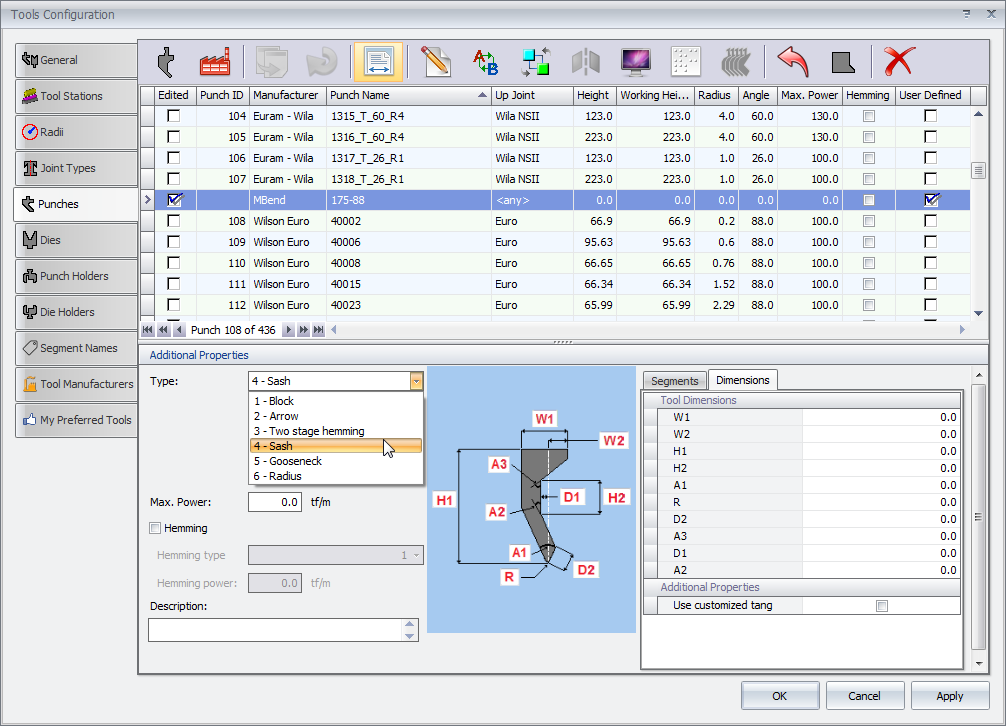

参数工具创建

通过定义参数来创建冲孔和模具工具。MBend提供与新形状相似的模板，允许您调整尺寸以创建完全匹配的形状。

除了定义宽度、高度、角度等，还要定义节段、脚跟、最大力量、唐体高度和上下关节。
